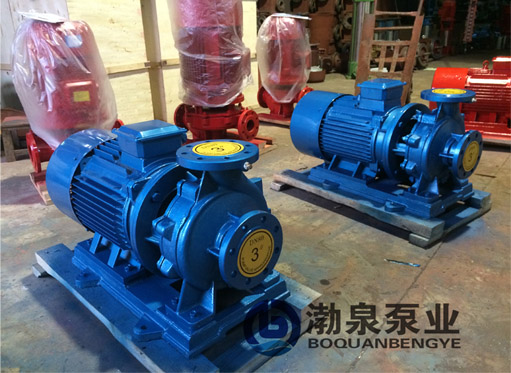

ISW32-125臥式管道熱水泵

ISW32-125臥式管道熱水泵，是采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵，同時根據使用溫度、介質等不同在ISW型基礎上派生出適用熱水(ISWR)、耐腐蝕性化工泵(ISWH)，油泵(ISWB)系列產品。該系列泵性能優、可靠性高、壽命長、結構合理、外觀美觀，具有行業領先水平。

ISW32-125臥式管道熱水泵 外形與安裝尺寸圖

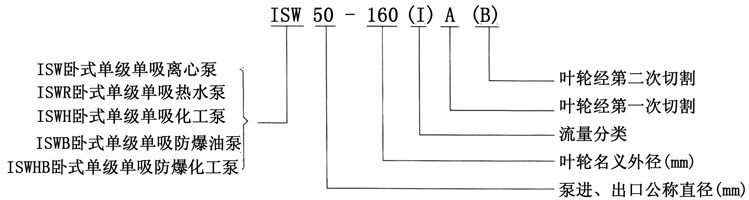

型號意義

特點

1、泵為臥式結構，進出口口徑相同，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、泵的出口可安裝成0°、90°、180°幾個不同方向以滿足不同的連接場合。

工作條件

1、泵系統最高工作壓力≤1.0Mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.0Mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用更合理的材質。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。

4、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

用途

ISW臥式單級單吸離心泵，供輸送清水及物理化學性質筆似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷特循環、浴室等冷暖水循環水泵環增壓及設備配套，使用溫度T＜80℃。

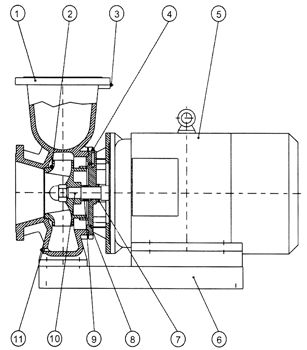

結構說明

1.泵體：降低液流速度，使速度能轉換成壓能。

2.葉輪：在泵中起主導作用，葉輪中的片強迫液體旋轉，液體在離心力作用下向四周甩出。

3.取壓塞：安裝壓力表監控泵的正常啟動。

4.放氣閥：排放泵內氣體，確保泵的正常啟動。

5.Y/Y2系列電機：泵的驅動部分，采用直聯形式。

6.底盤：泵的固定部分，確保泵安裝的穩固，

7.擋水圈：防止因密封漏水而使用電機進水。

8.泵蓋：精心設計，與電機同端蓋，軸向尺寸縮短，結構簡單。

9.機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成，密封性能好、壽命長、不滲漏。

10.泵軸：與電機同軸，同心度高，使泵運行平穩無噪音和振動現象。

11.放水塞：維護或長期不用時，將泵內液體放干。
